汎用サイズ　マルチフロー　アルミサイズコンデンサー　フィツティング名称　５／１６－１／２　Ｏリング

　　　当社が日本国内で製造販売しているコンデンサーなどの全ての部品はは、完璧なＲ１３４ａの部品です

　　　★画像は参考まで

　　　１２インチ電動ファン　（　当社規格　１１インチ　）　必ず取付をして下さい

　　　コアサポート　フロントエプロン　切断加工　＋　補強　などが必要になる場合があります

　　　汎用アルミ製コンデンサーですが、当初は安価な海外製を購入していましたが輸送コストが高額になり

　　　現在は日本国内メーカー様で、当社ＡＧの図面を基準に特注製作をして頂いております

　　　手作りでの製造と言う事もありますが、当然、高額になりますので当社の純利益は

　　　【　１０％＋α　】　程度となるため、お値引きは出来ませんのでご了承願います

◇旧車用－汎用コンデンサーの種類◇

　　　コンデンサー　アルミ製品　／　旧車用　マルチフロー（サーペンタイプ）を採用！！

　　　コンデンサー側のホースフィッティングを取付接続する口金の位置は、車輌毎に異なります

　　　当社は、国内特注生産のため当社の図面に口金の位置などを記載して頂ければメーカー様と

　　　打ち合わせを行い、製造できる数値や位置関係を出来るだけ見合う様に製作致します

◇販売価格と説明◇

　　　価格　／　オープンプライス　／　最低純利益のためお値引きは不可能となります　／　業販も同様です

　　　納期に付きましては、通常の時期・繁忙期により変動しますのでご確認を上、ご了承願います。

◇参考車輌サイズ◇

　　　当社が製造販売させて頂いていコンデンサーは旧車に元も冷却効率の良い【　マルチフロータイプ　】となります

◇参考車輌サイズ◇

　　　　　　　　　　　
　　　汎用サイズ　マルチフロー　／　フッティング　／　Ｏリング

　　　縦　３０，４８ｍｍ（１２）　×　　横　５８，４２ｍｍ（２３）　×　厚　２２ｍｍ

　　　電動ファンは当社ＡＧ専用・ＳＰＬＡ１２インチ（１１インチ）　セットでご利用下さい

　　　Ｏリング　フィッティング名称　５／１６　×　１／２

　　　汎用参考車種　日産フェアレディー　Ｓ３０Ｚ・１３０Ｚ・ケンメリ・ＨＲ３０ローレル　・アメ社　その他

　　　価格　￥４６，０００円（税別)～　／　価格は都度確認をして下さい

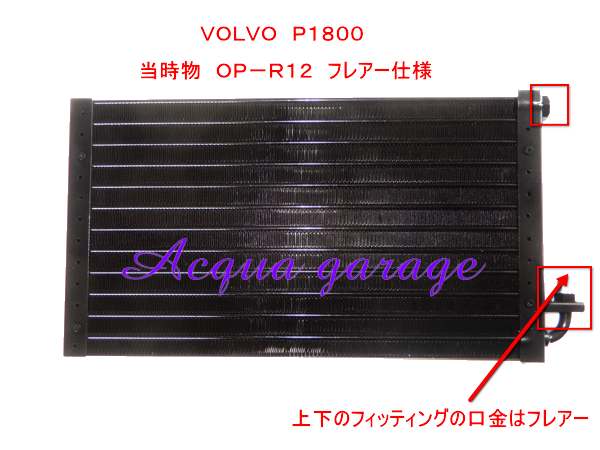

　　　フレアー仕様の国内製造が可能となりました　／　Ｒ１２専用

　　　製造するコンデンサーのサイズは、下段のイラスト箇所にＰＤＦをダウンロードが可能になっております

　　　車輌のコアサポートに最適なサイズなどを記入して、ご返信下さい

　　　追ってお見積りと納期などをご返信させて頂きます

　　　　　　　　　　　

　　　　　　　　　　　

　　　　　　　　　　　

　　　マルチフロー　／　サーペンタイプ　／　旧車専用　／　口金フィッティング　Ｏリング

　　　縦　３５，３５ｍｍ（１４）　×　横　４５，７２ｍｍ（１８）　×　厚　２２ｍｍ

　　　口金フィッティング　５／１６　－　１／２

　　　汎用参考車種　／　ロンドンタクシー　／　Ｃ１０－Ｇ１５　など

　　　価格　￥４６，０００円（税別)～　／　価格は都度確認をして下さい



　　　ＧＣ１０　ハコスカ専用設計

　　　ハコスカについてですが、前期と後期ではコアサポートの微妙な形状の変化やフロントグリルの裏側の構造が異なるようです

　　　取付に関しては、コンデンサーの取付は問題がありませんが、フロントグリルの形状により電動ファンが

　　　正しく取付をする事が出来ない様です

　　　　　　　　　　　

　　　マルチフロー　／　サーペンタイプ　／　旧車専用　／　口金フィッティング　Ｏリング

　　　縦　２５，２ｍｍ　×　横　４６，５ｍｍ　×　厚　２２ｍｍ

　　　口金フィッティング　５／１６　－　１／２

　　　汎用参考車種　／　ロンドンタクシー　／　ＧＣ１０専用

　　　価格　￥４６，０００円（税別)～　／　価格は都度確認をして下さい



　　　

　　　　　　　　　　　

　　　マルチフロー　／　サーペンタイプ　／　旧車専用　／　口金フィッティング　Ｏリング

　　　縦　３０，４８ｍｍｍｍ（１２）　×　横　３０，４８ｍｍ（１２）　×　厚　２２ｍｍ

　　　口金フィッティング　５／１６　－　１／２

　　　汎用参考車種　／　サニー　／　Ｂ１１０　ＧＢ１２２

　　　価格　￥４６，０００円（税別)～　／　価格は都度確認をして下さい



　　　５１０ブルーバード専用設計　／　車輌によってコンデンサーのサイズが異なります

　　　　　　　　　　　

　　　マルチフロー　／　サーペンタイプ　／　旧車専用　／　口金フィッティング　Ｏリング

　　　縦　２７０ｍｍ　×　横　４１０ｍｍ　×　厚　２２ｍｍ

　　　口金フィッティング　５／１６　－　１／２

　　　汎用参考車種　／　ブルーバード　／　５１０専用設計

　　　価格　￥４６，０００円（税別)～　／　価格は都度確認をして下さい



　　　ＶＷビートル　専用設計　／１９７２年式車輌用

　　　　　　　　　　　

　　　マルチフロー　／　サーペンタイプ　／　旧車専用　／　口金フィッティング　Ｏリング

　　　縦　１５２ｍｍ　×　横　６２０ｍｍ　×　厚　２６ｍｍ

　　　口金フィッティング　５／１６　－　１／２

　　　汎用参考車種　／　ＶＷ　／　ビートル専用設計

　　　電動ファン　／　ＳＰＡＬ　ミニミニ電動ファン　ＰＵＳＨ３機取付　必衰

　　　価格　￥４４，０００円（税別)～　／　価格は都度確認をして下さい



　　　他所で販売されているビートルキットに使用出来るコンデンサー　特注品

　　　　　　　　　　　

　　　他所で販売されている後付クーラーキットは、Ｒ１２フレーシステムをＯリングシステムに作り変えただけのＮＧ製品です

　　　当社で解析致しましたので、Ｏリングで製作が可能です

　　　価格　￥４6，０００円（税別)～　／　価格は都度確認をして下さい



　　　日本企業様　／　日本国内製造　特注製作コンデンサー

　　　　　
　　　　　ＰＤＦリンクをダウンロードをしてご使用下さい



　　　　　
　　　　　ＰＤＦリンクをダウンロードをしてご使用下さい



　　　　　
　　　国産車輌　左ハンドルの場合　コンデンサーの配管は左右に振り分ける事が好ましいです　／　ＨＬＳ３０など

　　　　　ＰＤＦリンクをダウンロードをしてご使用下さい



　　　　　
　　　ＶＷビートル　その他　車輌のコアサポートの形状により　上記タイプになる場合があります

　　　　　ＰＤＦリンクをダウンロードをしてご使用下さい



　　　赤の線の位置は、ホース＆金具が取付する位置を指示する場合に必要です

　　　Ｃ　－　Ｏｒｉｎｇ　／　フレアー　／　インチネジ　ミリネジ　その他特殊な場合は製作不可能

　　　Ｄ　－　Ｏｒｉｎｇ　／　フレアー　／　インチネジ　ミリネジ　その他特殊な場合は製作不可能

　　　ご指定の数値を参考にメーカーで製作出来る大きさ＜数値＞を、見積もりとして回答致します！！

　　　数値を記入願います　／　必ずお客様の方で確実に解析して図面に記入して下さい

　　　見積時に製作可能な汎用数値をご返答致します



　　　当社以外の間違っている部品の口金サイズのコンデンサーの製作も可能です。

　　　その場合は、上記のＰＤＦをダウンロードしてサイズなどを記入してお問い合わせ下さい

　　　くれぐれも間違わないで頂きたい事は、Ｒ１２ガスシステム次第のフレアーを、Ｏリングに変更した部品に

　　　Ｒ１３４ａのガスを入れても、Ｒ１３４ａのクーラーシステムになりません

　　　その後、クーラーの効きが悪いから何度もガスを多めに注入したりする事により部品が破損します
